Зубчатая шайба – зачем креплению такая страховка?

Для того чтобы закрепить заднее колесо на вилке велосипеда, понадобится зубчатая шайба. Также без нее не сделать надежной фиксации в строительной и промышленной сфере.

Конструкция зубчатой шайбы – в чем секрет надежности?

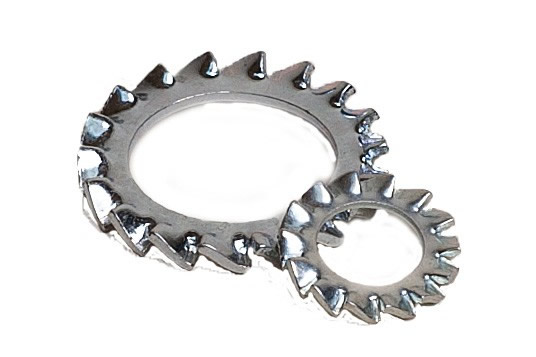

Шайба относится к вспомогательным приспособлениям, которые подкладываются под крепежные элементы. Их цель заключается в том, чтобы создавать большую площадь опорной поверхности, уплотнять соединения с прокладками, а также уменьшать вероятность повреждения поверхности деталей в месте крепления и предотвращать самоотвинчивание метизов. Зубчатые шайбы по внешнему виду почти не отличаются от обычных гладких, но главная их "изюминка" в том, что по окружности сделаны небольшие зубчики. Такие приспособления также относят к метизной продукции, но они самостоятельно не несут никакой ощутимой пользы, эффект наблюдается только тогда, когда они подкладываются под головки болтов или гаек.

За счет зубчиков отпружинивающий эффект получается более сильный, также дополнительно увеличивается и площадь давления в тех местах, где сделано соединение. Поэтому надежность у них выше, чем у сородичей. Для изготовления этих приспоосблений используется либо углеродистая (при этом поверхность покрывается еще и цинковым покрытием), либо нержавеющая сталь марок А2 или А4. Существует несколько видов зубчатых шайб. В первую очередь их делят по расположению зубчиков, они могут находиться на внутренней или внешней стороне. Также можно привести классификацию и по конструкции, где кроме зубчатой поверхности имеются и еще какие-нибудь особенности. По этому критерию выделяют стопорные, пружинные, врезные, упругие и многолапчатые.

Шайба с внутренними зубьями и другие виды этого изделия

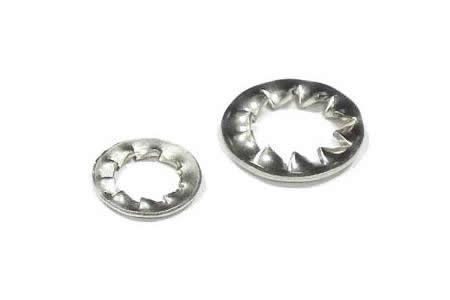

Стопорная шайба с внутренними зубьями обычно применяется как подкладка, с помощью которой предотвращается уменьшение жесткости на деталях, если условия применения вибрационные или деформационные. Ее наиболее часто применяют в конструкциях, где используется болтовое соединение. Также зубчатая стопорная шайба используется вместе со шпильками, винтами, болтами или штифтами, главное, чтобы их размеры подходят друг другу. Эти условия учитывают на мебельных предприятиях и других деревообрабатывающих отраслях, а также в деревянном домостроении.

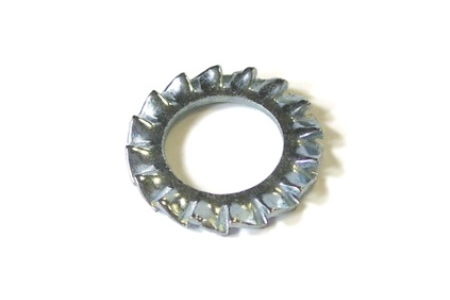

Стопорная шайба с наружными зубцами применяется при закреплении электропроводов к основной "массе" – типичный ход для автомобильной промышленности. Такие изделия наиболее часто изготавливают из нержавеющей аустенитной стали, также их поверхность дополнительно оцинковывается. Еще при использовании болтов, винтов и других крепежных элементов в электрических цепях применяется дополнительно и контактная шайба с зубцами. Такое сочетание обеспечивает надежный электрический контакт. Главное отличие таких прокладок в том, что обе поверхности рифленые. Бывает еще контактная шайба с внутренними зубьями и рифленая только на одной стороне. Выбирают такие детали в зависимости от типа работы и соединения. Для изготовления данного типа изделий используют пружинную сталь. Отличаются контактные шайбы между собой и покрытием. Они могут быть электрооцинкованными и желтопассированными.

Упругие зубчатые шайбы бывают выгнутые и вогнутые. Наиболее часто зубцы у них расположены внутри. Их используют для крепления деталей у вращающих элементов или для более прочного соединения нескольких деталей сразу. Для их изготовления используется пружинная сталь, нередко производители применяют и нержавеющую (марки А2) или кислотостойкую сталь марки А4. Также в магазинах можно встретить эти изделия из цветных металлов, сплавов, пластика и бронзы.

Зубчатая шайба – маркировка и производство

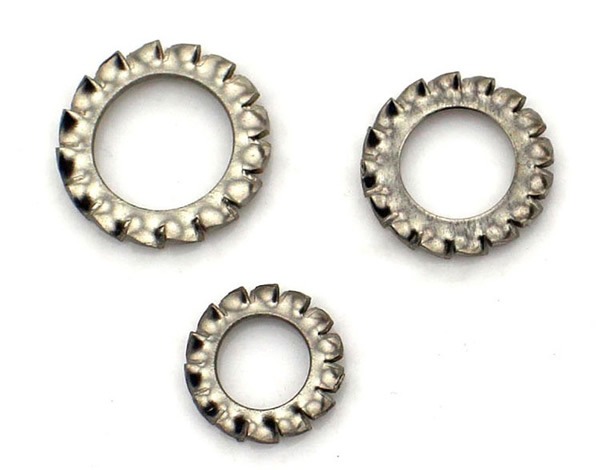

Зубчатые шайбы выпускаются различных геометрических параметров. Размер и номер изделия будет зависеть от диаметра не только внешнего круга, но и внутреннего. Отличаются шайбы и размером зубчиков. Разные модели этих крепежных элементов имеют свою буквенно-цифровую маркировку . Например, модель DIN 6797 А расшифруется так: буква – это обозначение типа шайбы, в данном случае А – с внешними зубцами; DIN 6797 – нормативный документ, по которому контролируется качество шайбы, в данном случае это немецкий стандарт, что и обозначает аббревиатура DIN.

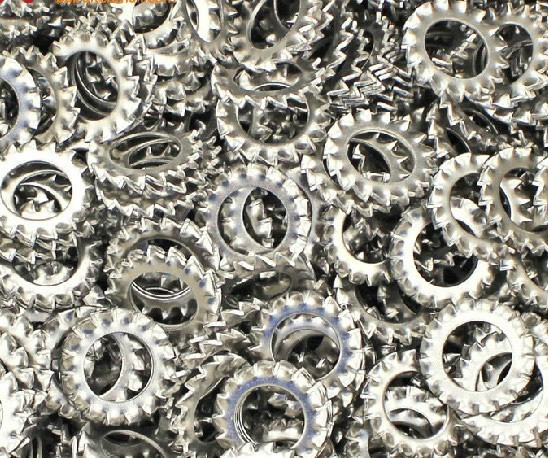

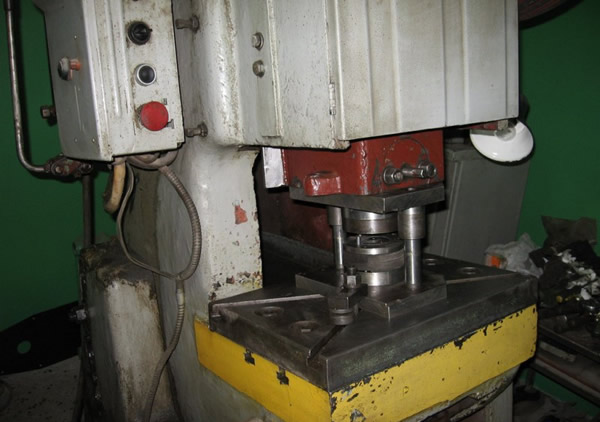

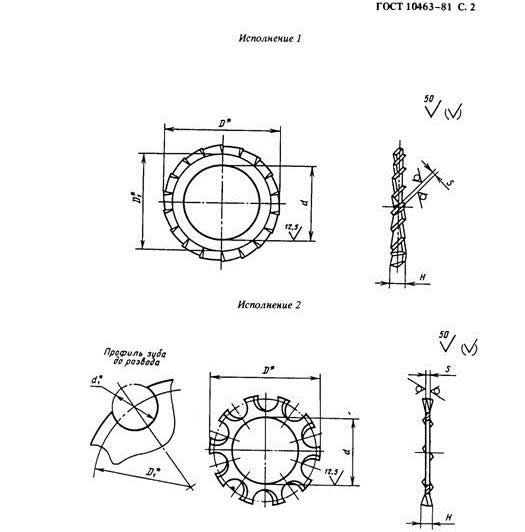

Изготавливают шайбы на специальных станках штамповочным методом. Самыми популярными на сегодняшний день являются зубчатые шайбы немецких производителей, которые, как мы уже успели заметить, обозначаются сочетанием DIN. В нашей стране самыми надежными и прочными являются приспособления, сделанные по ГОСТу 10462-81. В ГОСТе указываются все параметры, которые следует соблюдать производителю, помимо диаметра большое внимание уделяется числу зубьев и их размеру, а также расстоянию между ними. На наших предприятиях существуют специальные отделы ОТК, где перед продажей вся продукция проверяется на качество и соответствие стандартам. Выбракованные детали возвращаются обратно в цеха.

Бракованные и поврежденные изделия, как правило, восстановлению и ремонту не подлежат. Если во время работы шайба по каким-либо причинам выходит из строя, то повторно ее использовать не следует.

Шайба с зубцами – выбираем качественный товар

Как говорилось выше, основная цель зубчатых шайб – это не допускать самооткручивание прикрепленных деталей. Чтобы соединение оказалось надежным, надо следить за тем, чтобы последовательность установки была верной. Помните, шайба с зубцами устанавливается непосредственно под зажимные гайки, никак иначе. При таком расположении зубчики, сделанные под углом в 30 градусов, обеспечивают максимальный эффект блокирования. При покупке необходимо обращать внимание на качество шайб. Так как они нужны для прочного соединения, то и сделаны должны быть в соответствии со всеми нормами и правилами.

Качество легко определить по внешнему виду. Все зубчики должны быть одного размера и находиться на одинаковом расстоянии друг от друга. Если изделие мелкое, вряд ли будет возможность замерить каждый зубчик, это абсурд, но на просвет хотя бы приблизительно оценить можно, скорее всего,  при наличии данный дефект выдаст себя. Обычно производители свою продукцию упаковывают в промасленную бумагу. Так как данные изделия сделаны из металла, то и хранение в таком виде продлит срок их службы. Важно перед покупкой обратить внимание и на цвет металла. Если шайбы с зубьями сделаны из стали, то коррозии на них не должно быть. Если они сделаны из другого металла, то на поверхности должна быть оцинковка. При неправильном изготовлении на таких шайбах могут быть трещины, а это значит, что деталь в недалеком времени покроется налетом ржавчины, а может, просто-напросто лопнет.

Не следует покупать шайбы и с загнутыми зубьями. Это заводской брак, и значит, крепление будет непрочным. Нередко на бракованных изделиях можно увидеть помимо погнутых зубьев еще и их отсутствие, должного качества крепления они, конечно, не обеспечат. Если в упаковке, кроме самих шайб, находится какая-то стружка либо странного цвета масло, то тяжело говорить о тщательном заводском контроле изготовления и реализации продукции. Такой товар могут сбывать мелкие производители без хорошо налаженной технологии, качество вряд ли будет на высоте, вероятность, что шайба лопнет через короткий промежуток времени, довольно высока.
